浅谈FracaFlow裂缝建模软件建立DFN模型的思路

JB.Duan

品质源于技术 服务源于态度

这是阿什卡微信公众号的第474篇原创文章

首发于2018年1月21日

▽

作者：宋吉光

应用FracaFlow裂缝建模软件建立DFN模型的过程实际上就是裂缝研究的过程。即采用动静态结合的裂缝分析技术对所有动静态资料进行整合分析，应用专业的裂缝建模工作流，分级次、分组建立DFN裂缝片，并通过动态数据校准技术校正模拟的DFN裂缝片，最后应用裂缝参数场等效技术等效出裂缝属性场。

首先综合所有动静资料，进行地质分析、动态分析及QAF综合分析，确定裂缝发育特征，再在分析成果认识基础上建立裂缝密度属性体，约束建立DFN模型。

建立DFN模型可分级次进行模拟，先建立发育规模较大级别的次断层缝模型，再建立发育规模较小级别的裂缝片模型。

为保证裂缝建模的准确性并加快运算速度，在建立较小级别裂缝片模型时，采取先建立重点研究区域ZOI的DFN裂缝片，并对其进行动态校正，优化参数，然后以这一重点区域为指导，建立全区域的DFN模型，最终对其进行连通性分析并粗化成等效属性场（图1）。

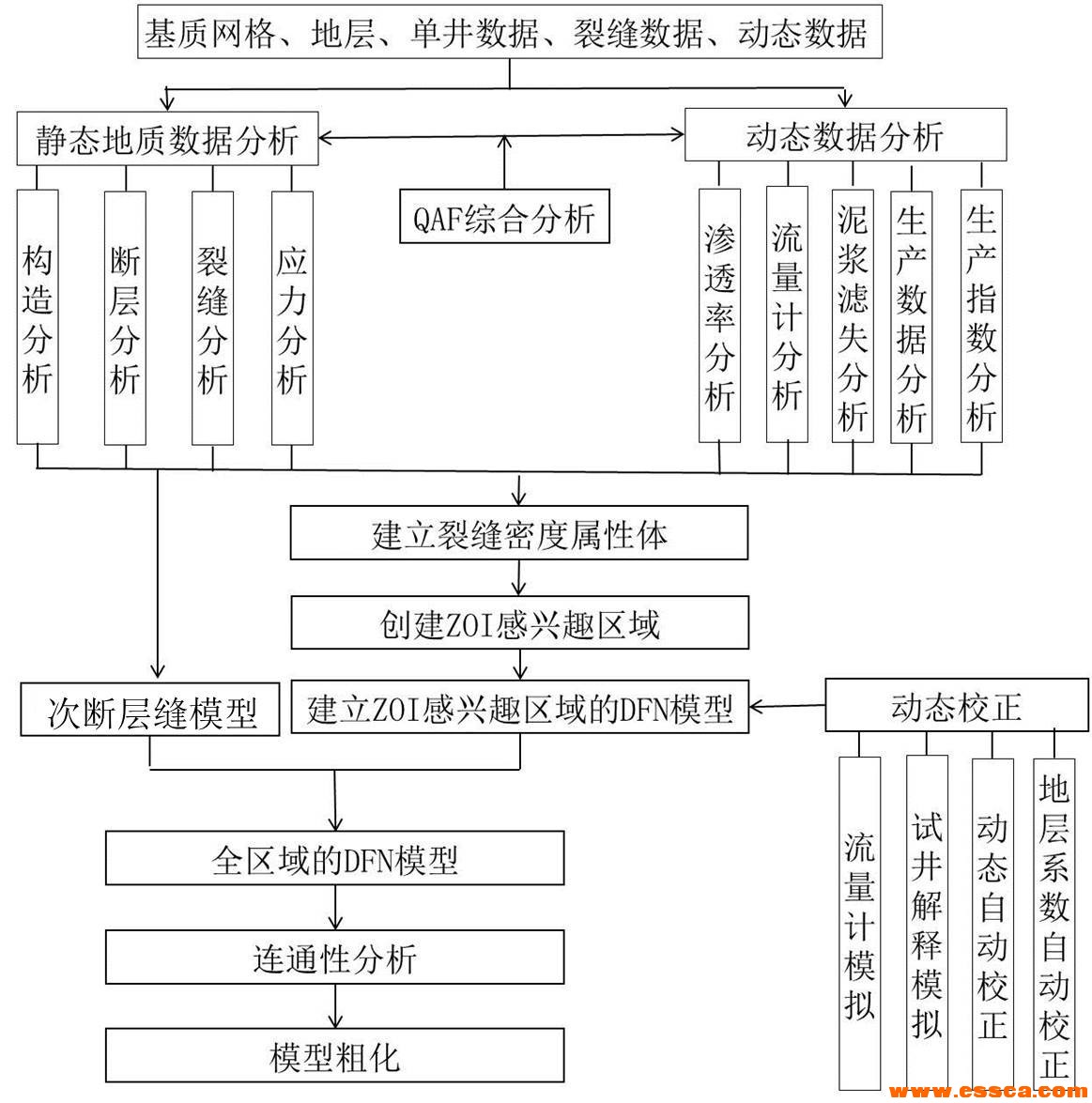

图1Fracaflow软件建立裂缝模型技术路线图

1、静态地质数据分析

地质数据的分析包括构造分析，断层分析，裂缝分析，应力分析。

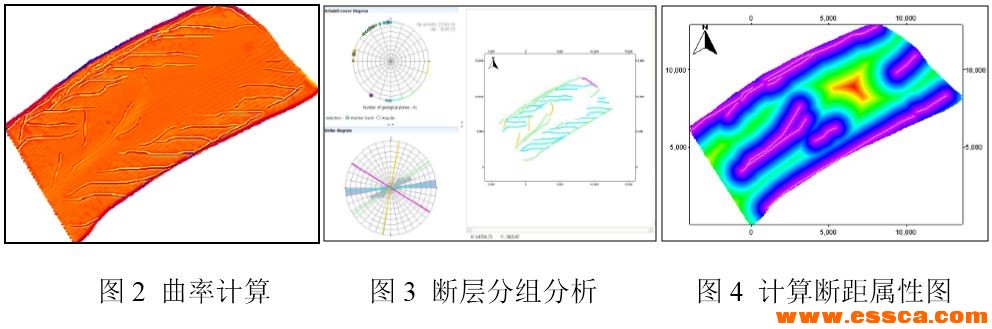

构造分析包括确定区域构造样式，对层位进行曲率计算，从而定性显示大断层的分布，并可以预测裂缝的发育，为后面的次断层缝模型做基础（图2）。

断层分析主要是根据断层的地质构造、走向及倾向将其分为不同组，进行长度分析，分形分析，并计算断距属性图，用来约束建立次断层缝模型（图3、图4）。

应力分析则是区域对应力场进行研究并计出应力场平面分布图，用来约束建立DFN模型。

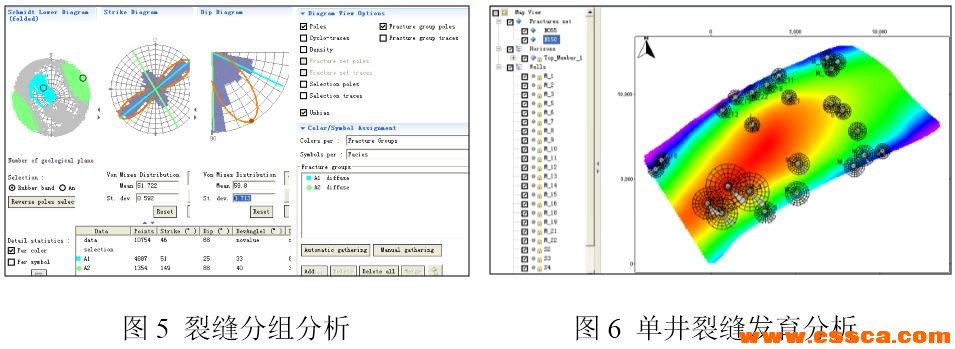

裂缝分析是对所有井上的裂缝进行分析，将所有裂缝分组，然后对每组裂缝分井，分相带进行数据统计，也可以按照裂缝的类别进行统计分析。最后得到的每组裂缝的倾角、走向、及相关参数值。 Fracaflow裂缝分析模块可以很好地显示裂缝组在每口井上分布的强度（图5、图6）。

2、动态分析

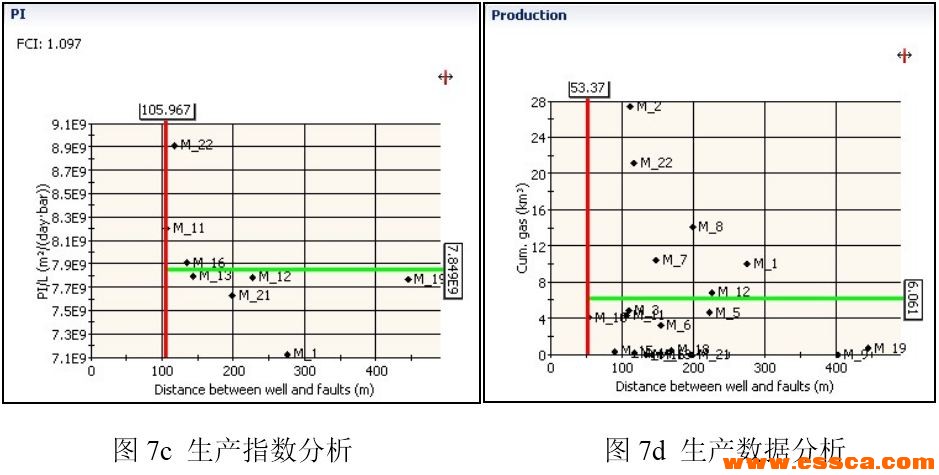

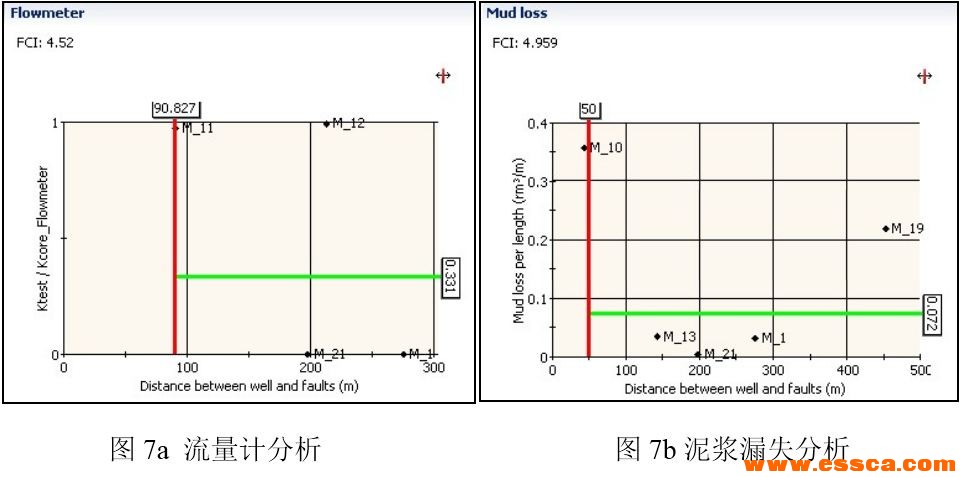

裂缝的发育与断层的分布有关，距离断层越近的裂缝受断层影响越大。动态分析就是通过试井渗透率分析、流量计分析、泥浆漏失分析、生产数据分析、生产指数分析等技术手段，分别对每组断层进行分析研究，确定各组断层影响它周围裂缝发育的距离范围值，将这几种分析手段得到的断层影响范围值求平均，就是该组断层影响周围裂缝发育的距离半径（图7a、图7b、图7c、图7d）。

3、QAF综合分析

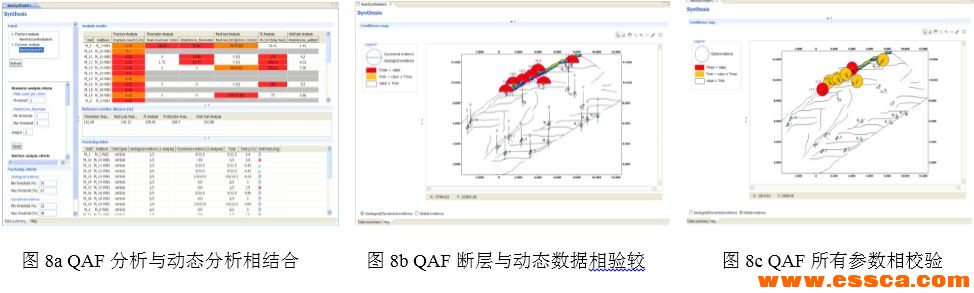

QAF综合分析是快速辅助裂缝分析工具：它综合裂缝分析结果与动态分析结果，将动态分析与静态分析相结合，二者相互验证，最终得到更准确的裂缝分析结果（图8a、图8b、图8c）。

4、建立裂缝密度属性体

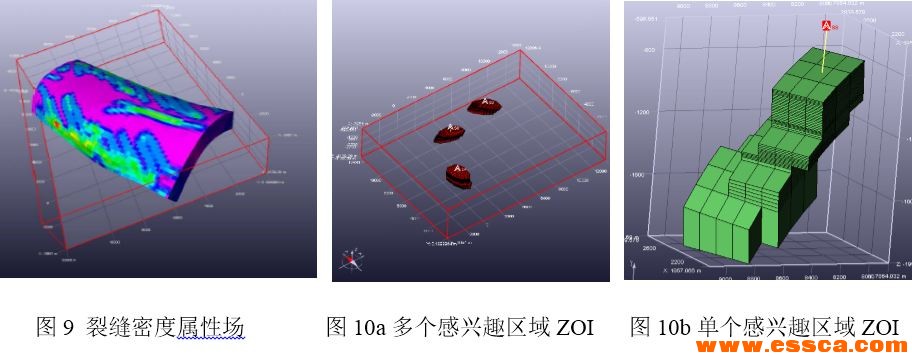

综合以上分析结果，考虑影响裂缝发育的所有因素，如应力场、断距等，建立裂缝密度属性场（图9），用来约束建立DFN模型。

5、建立ZOI感兴趣区域

为了保证裂缝建模的准确性并加快运算速度，先选取感兴趣区域ZOI，建立该ZOI区域内的DFN模型，优化参数，然后以这一重点区域为指导，再建立全区域的DFN模型（图10a、图10b）。建立ZOI有四种方式：（1）将整个研究区设为ZOI；（2）选择某一网格区域设为ZOI;（3）以某口井为中心建立ZOI；（4）以某连井剖面为中心建立ZOI。我们可以根据研究需要，建立多个ZOI。

6、建立感兴趣区域DFN模型

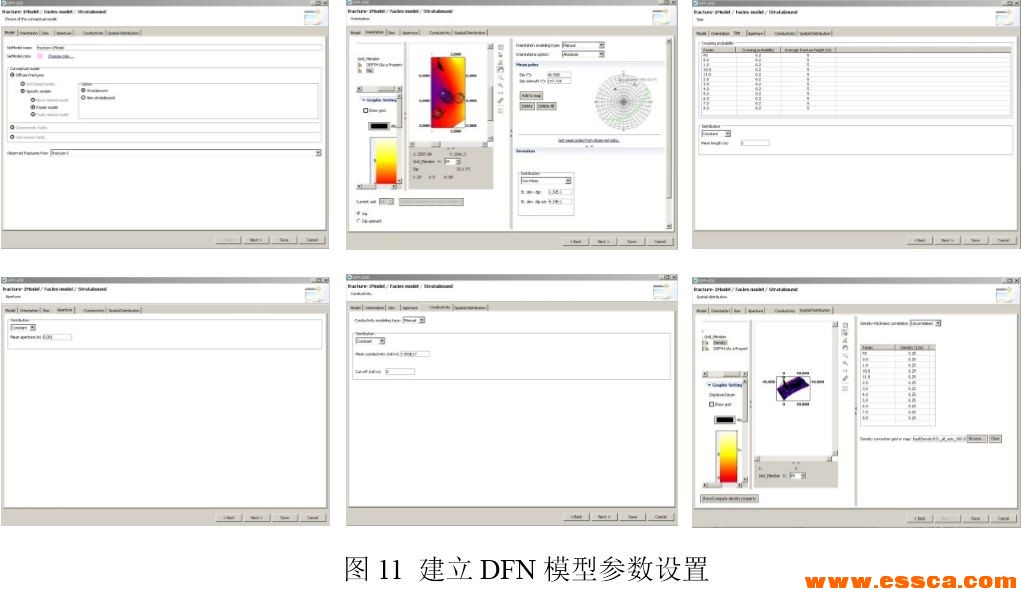

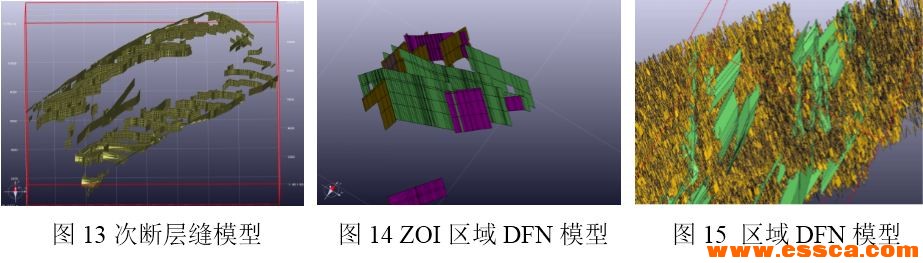

综合前期对裂缝发育的认识，分裂缝组设置生成裂缝模型的各个参数，包括模型的类型、走向、尺寸、开度、传导率及空间分布，建立DFN模型（图11、图14、图15）。

7、建立次断层缝模型

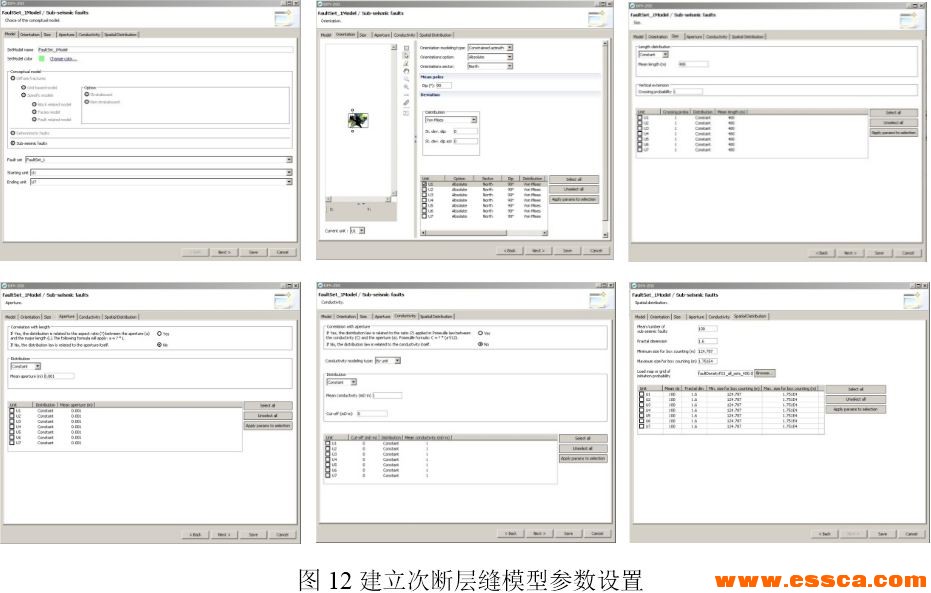

综合前期对断层分析的认识，分断层组设置各个参数，包括断层的类型、走向、尺寸、开度、传导率及空间分布，建立次断层缝模型（图12、图13、图15）。

8、动态校正

充分应用动态资料，通过流量计模拟、试井解释模拟、动态自动校正、指导校正、地层系数自动校正等手段校正已经建立好的静态裂缝模型，确保地质模型的准确性。

9、连通性分析及粗化

对DFN模型裂缝系统的连通性进行分析，如果连通性很差，则采用数值法粗化模型，否则采用解析法。最终得到油藏模拟网格下的等效参数场。
