品质源于技术 服务源于态度 这是阿什卡微信公众号的第626篇原创文章 首发于2019年4月1日 ▽ 作者：骆雨
当我们完成裂缝建模后，对研究工区内的裂缝发育规律会有一定的认识，这个时候，我们就可以运用所得到的裂缝上的认识设计井位，比如找到裂缝相对发育区进行井设计，在FracaFlow中，我们可以对直井或者水平井的井轨迹进行快速设计，具体操作如下：
一、直井井轨迹
直井的井轨迹设计相对简单，通常来说我们只需要提供井头的X坐标、Y坐标、补心以及井轨迹的长度就可以：

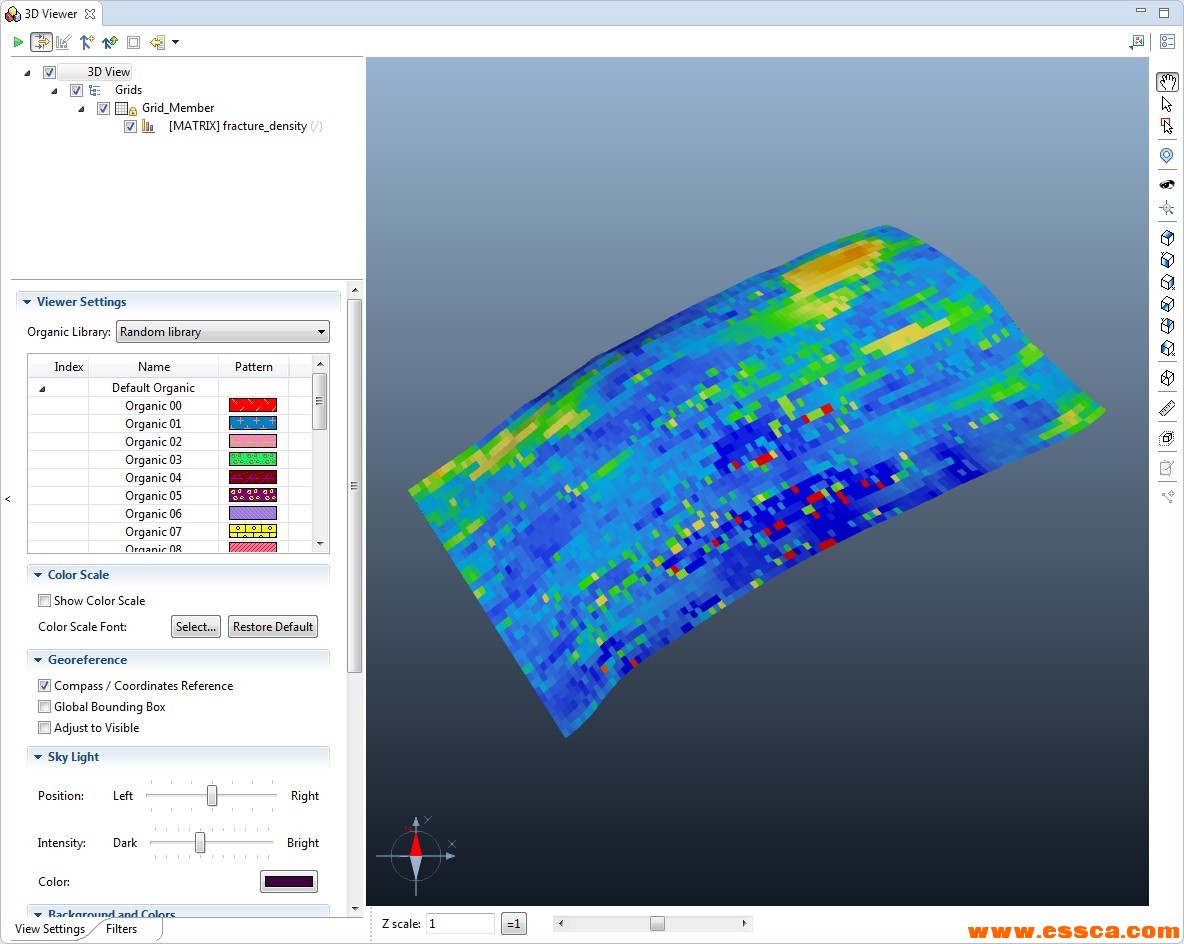

我们以最终拟合出的裂缝强度体作为参考，首先，先把裂缝强度体显示在3D窗口中。

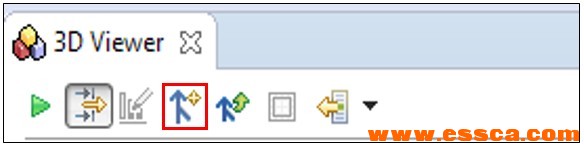

接下来我们会发现在3D窗口的上方会有一排选项按钮：

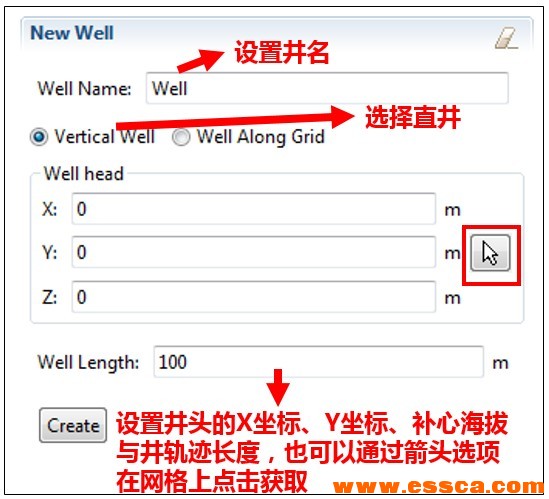

选择New Well选项，下方会出现井设计界面

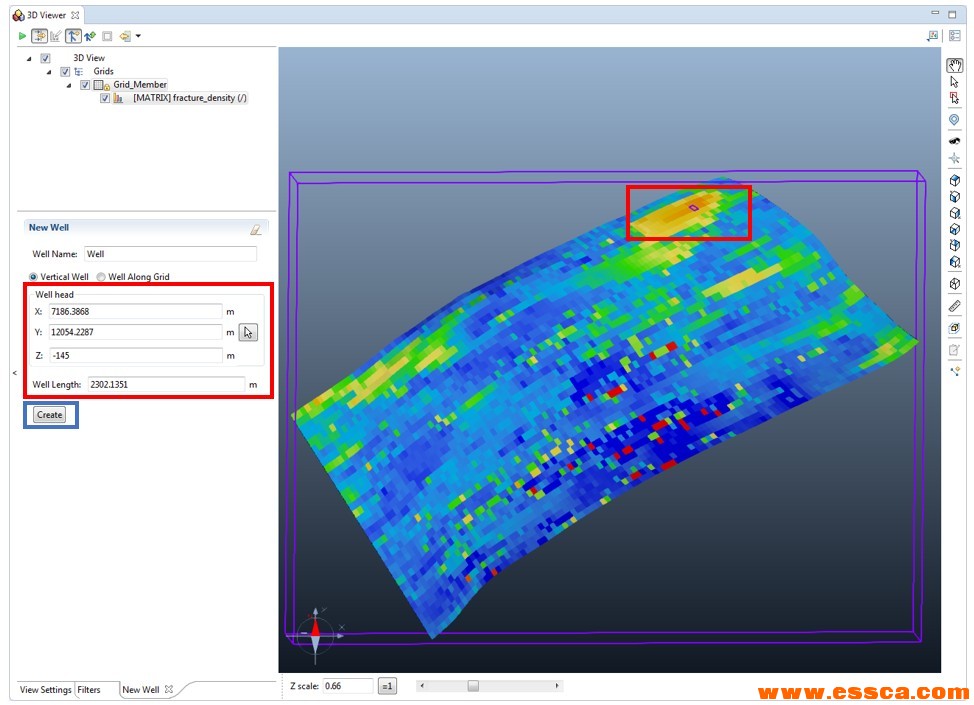

通过点击箭头选项，我们可以在裂缝相对密集的区域选取一个井点

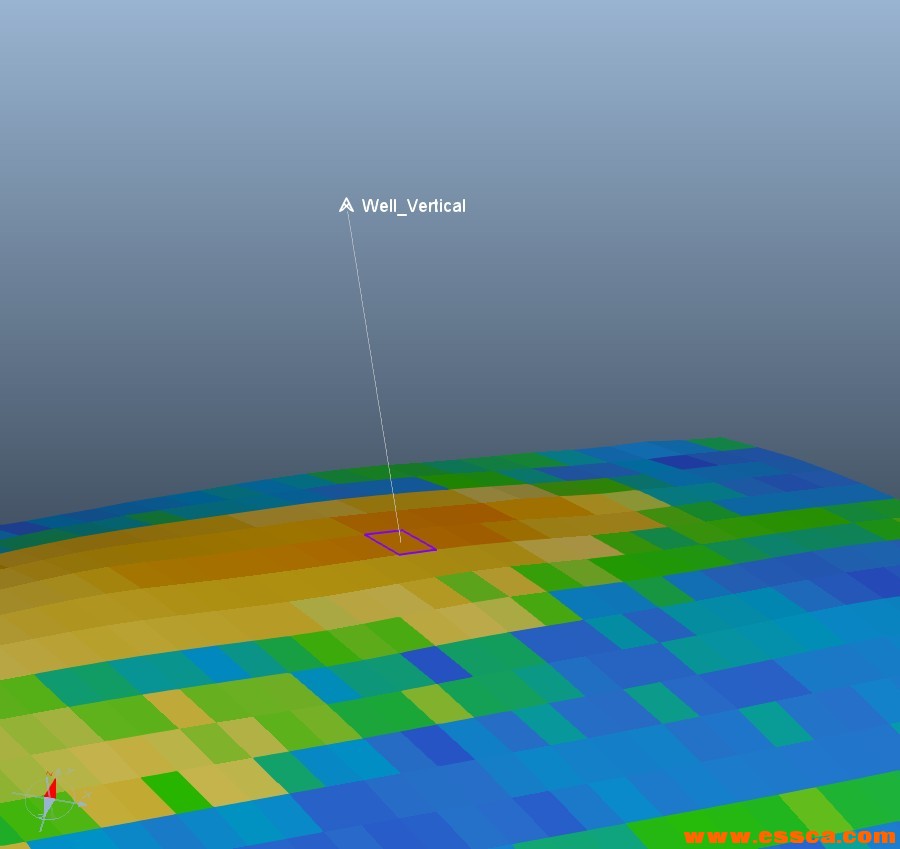

点击create后，我们就完成了一口直井的建立。
二、水平井/大斜度井井轨迹

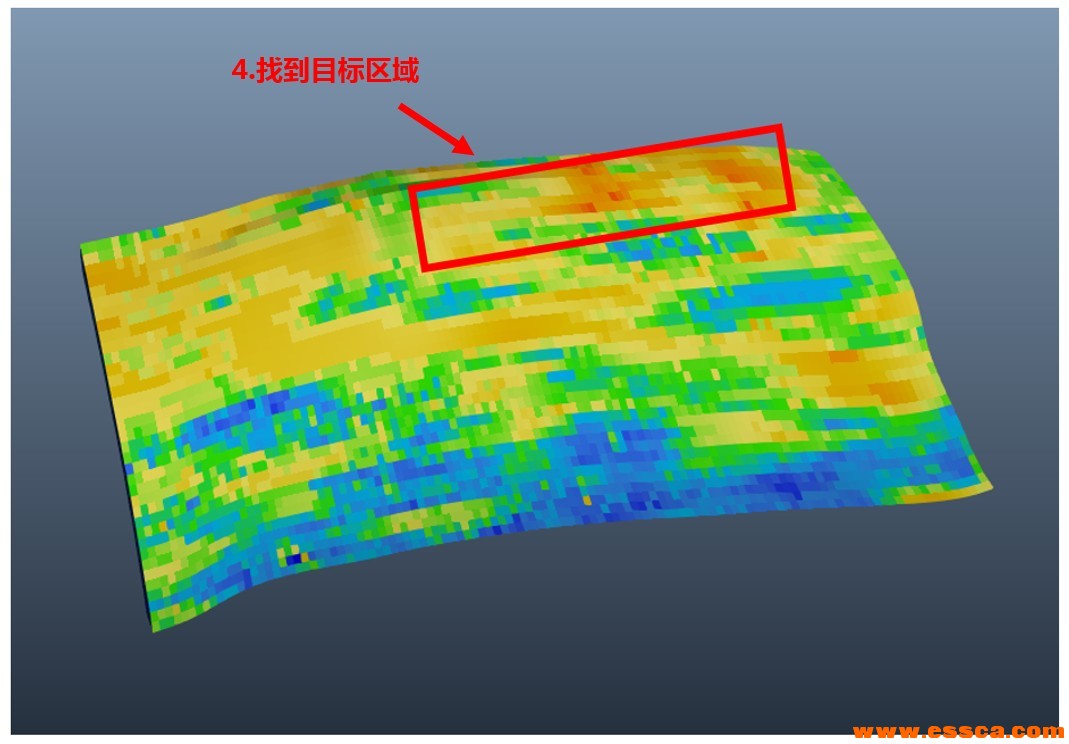

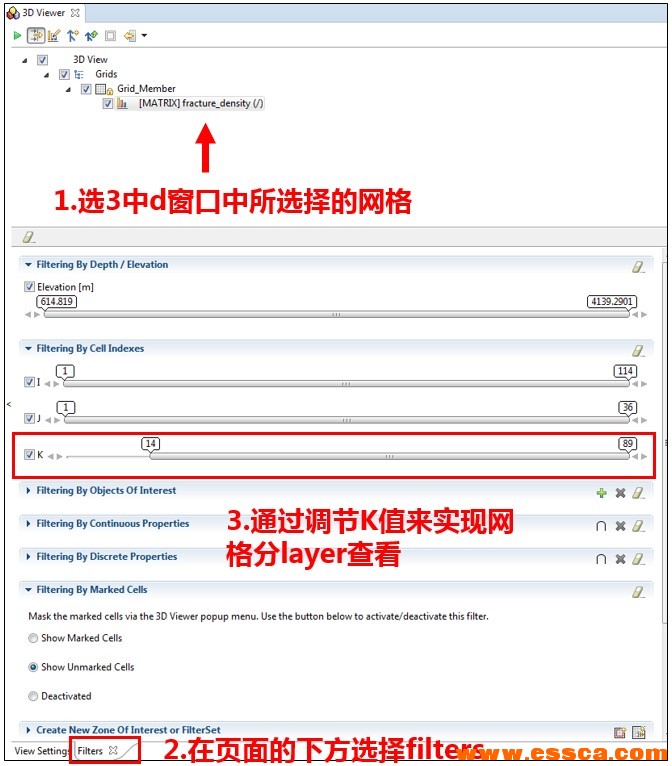

首先，可以通过分层过滤的功能找到裂缝相对发育的目的层段，同样，我们以裂缝强度体作为参考：

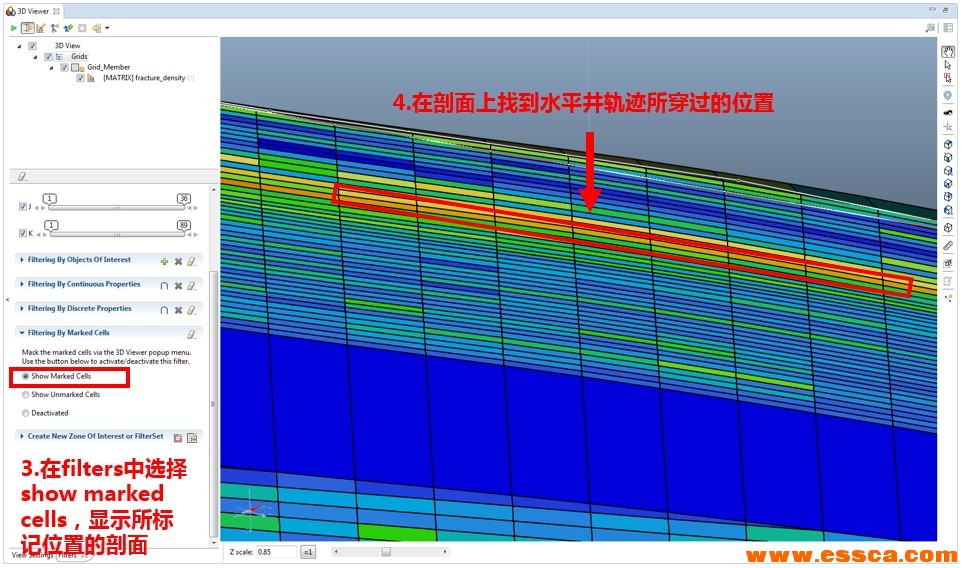

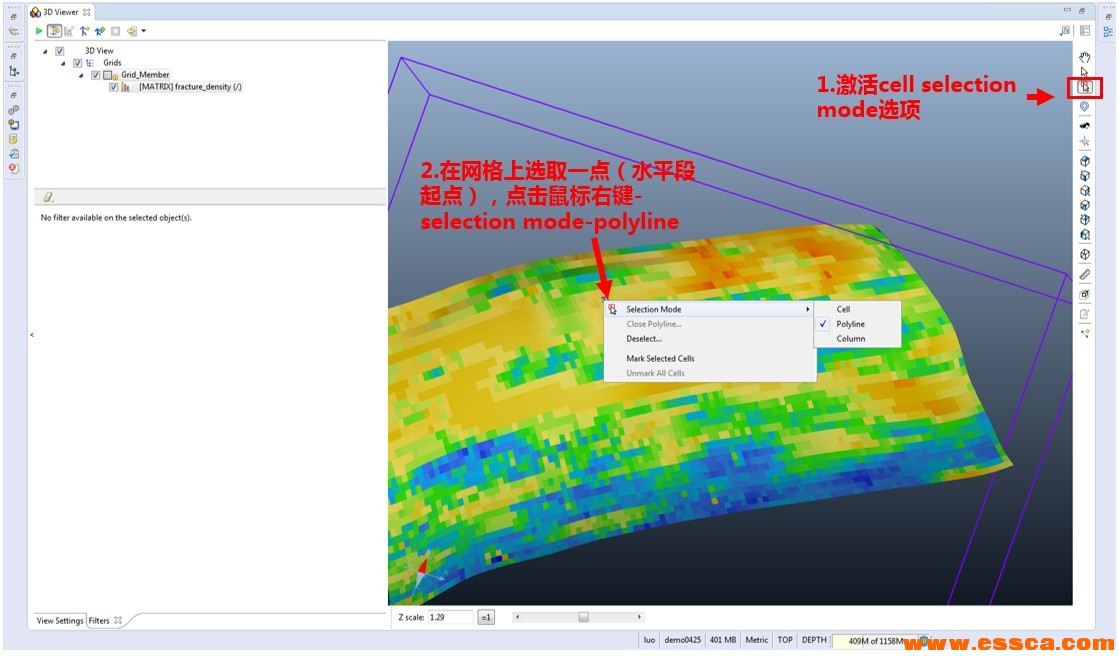

目标区域选好后，我们需要将水平井轨迹的位置标记出来（类似于拉一条剖面）：

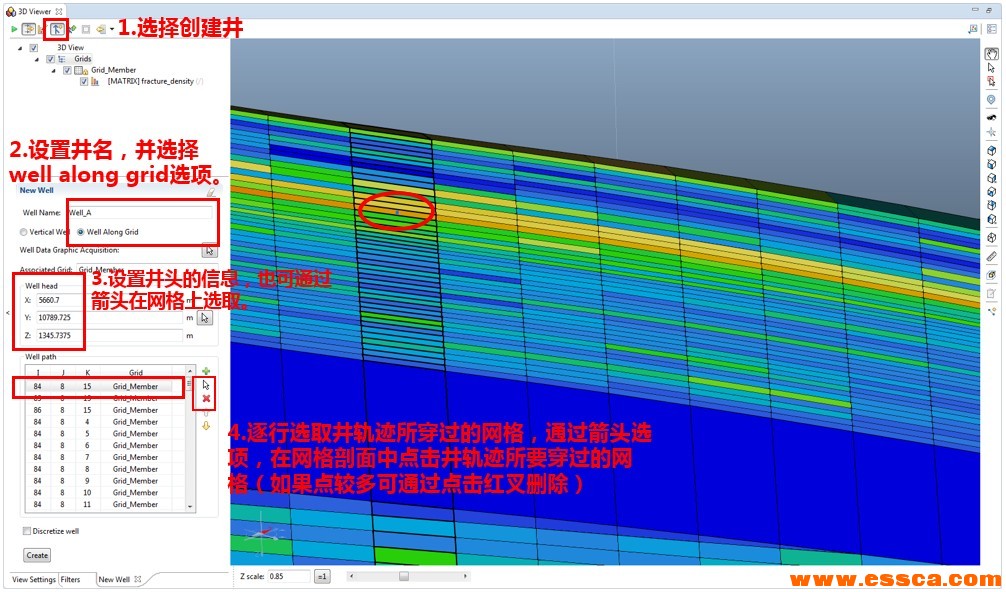

接下来，就可以开始水平井轨迹的创建了。

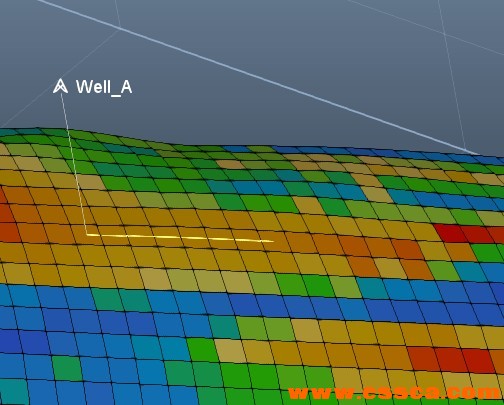

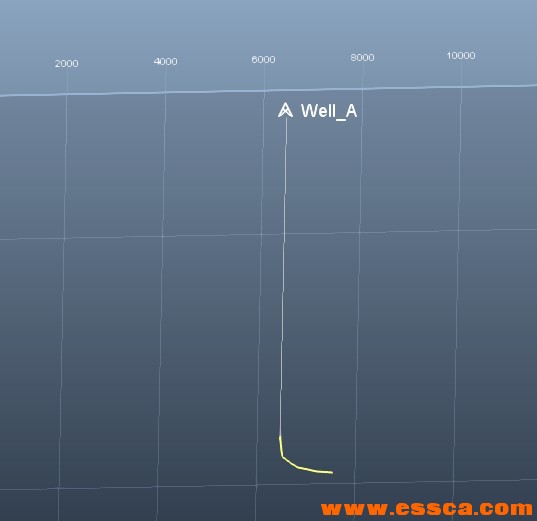

最后点击create按钮，完成井轨迹的创建。

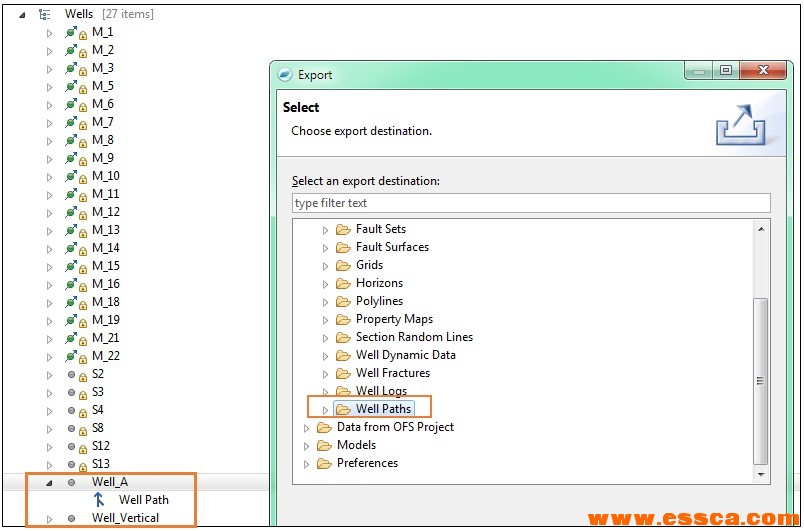

所创建的井轨迹也支持输出到其他软件中：
-END-
